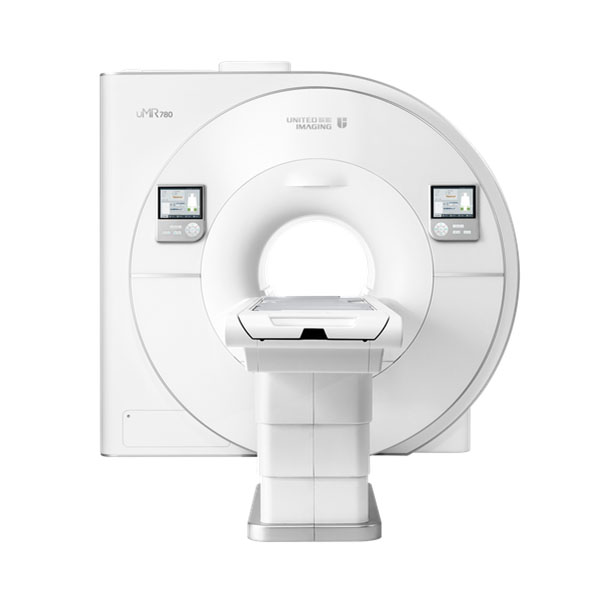

核磁共振成像外殼

在核磁共振成像（MRI）系統中，外殼選用玻璃鋼（FRP，纖維增強復合材料）是一種特殊的設計選擇，需綜合考慮其物理特性、電磁兼容性以及臨床應用需求。以下是詳細分析：

1. 玻璃鋼的特性與MRI外殼的適配性

優點

• 非磁性：玻璃鋼（樹脂基體+玻璃纖維）不含金屬，不會(huì )干擾MRI的靜磁場（B?）或梯度磁場，適合對電磁純凈度要求高的場景。

• 輕量化：密度僅為鋼材的1/4~1/5，便于運輸和安裝，尤其適合移動式MRI或天花板吊裝設計。

• 耐腐蝕：抗潮濕、消毒劑侵蝕，適合醫療環境長期使用。

• 可塑性高：可模壓成復雜曲面，優化氣流動力學（如降低風阻噪聲）或美化外觀（如兒童友好型設計）。

• 絕緣性：天然絕緣，避免射頻干擾或電擊風險。

局限性

• 結構強度較低：需額外加強筋或金屬骨架支撐重型部件（如超導磁體）。

• 電磁屏蔽缺陷：玻璃鋼本身不導電，需額外集成屏蔽層（如銅網/導電涂層）以滿足射頻屏蔽要求。

• 熱穩定性挑戰：超導MRI的低溫環境可能導致樹脂基體脆化，需特殊配方（如環氧樹脂改性）。

2. 關鍵設計考量

(1) 電磁屏蔽解決方案

• 內嵌金屬網：在玻璃鋼夾層中嵌入銅網或鋁網，形成連續導電層（接縫需焊接或重疊處理）。

• 導電涂層：噴涂鎳/銀涂層（表面電阻<1 Ω/sq），但需考慮長期磨損問題。

• 分區域設計：僅在射頻敏感區域（如掃描孔周?chē)┚植考訌娖帘巍?/p>

(2) 結構強化措施

• 混合框架：內部采用鋁合金骨架承重，外部包裹玻璃鋼裝飾層。

• 夾層結構：蜂窩鋁芯+玻璃鋼面板，提升抗壓性（類似航空材料）。

(3) 熱管理與安全性

• 低溫防護：靠近超導磁體的部分需添加隔熱層（如聚酰亞胺泡沫），防止冷凝結露。

• 防火性能：需通過UL94 V-0阻燃認證，避免樹脂燃燒釋放有毒氣體。

3. 實際應用場景

• 開放式/低場MRI：對磁場強度要求較低（如0.5T以下）的永磁型MRI，玻璃鋼外殼可減輕重量并降低成本。

• 移動式MRI：車載或應急場景中，輕量化外殼便于快速部署。

• 兒童/寵物專用MRI：通過彩色玻璃鋼外殼緩解患者緊張情緒。

玻璃鋼在核磁共振成像外殼中的應用是可行的，但需通過材料改性、混合結構設計和屏蔽補償解決其固有缺陷。在低場強、移動式或對重量敏感的場景中具有獨特優勢，而在高場超導MRI中仍需謹慎評估。實際選用時需結合成本、性能認證（如IEC 60601-2-33）和臨床需求綜合決策。
